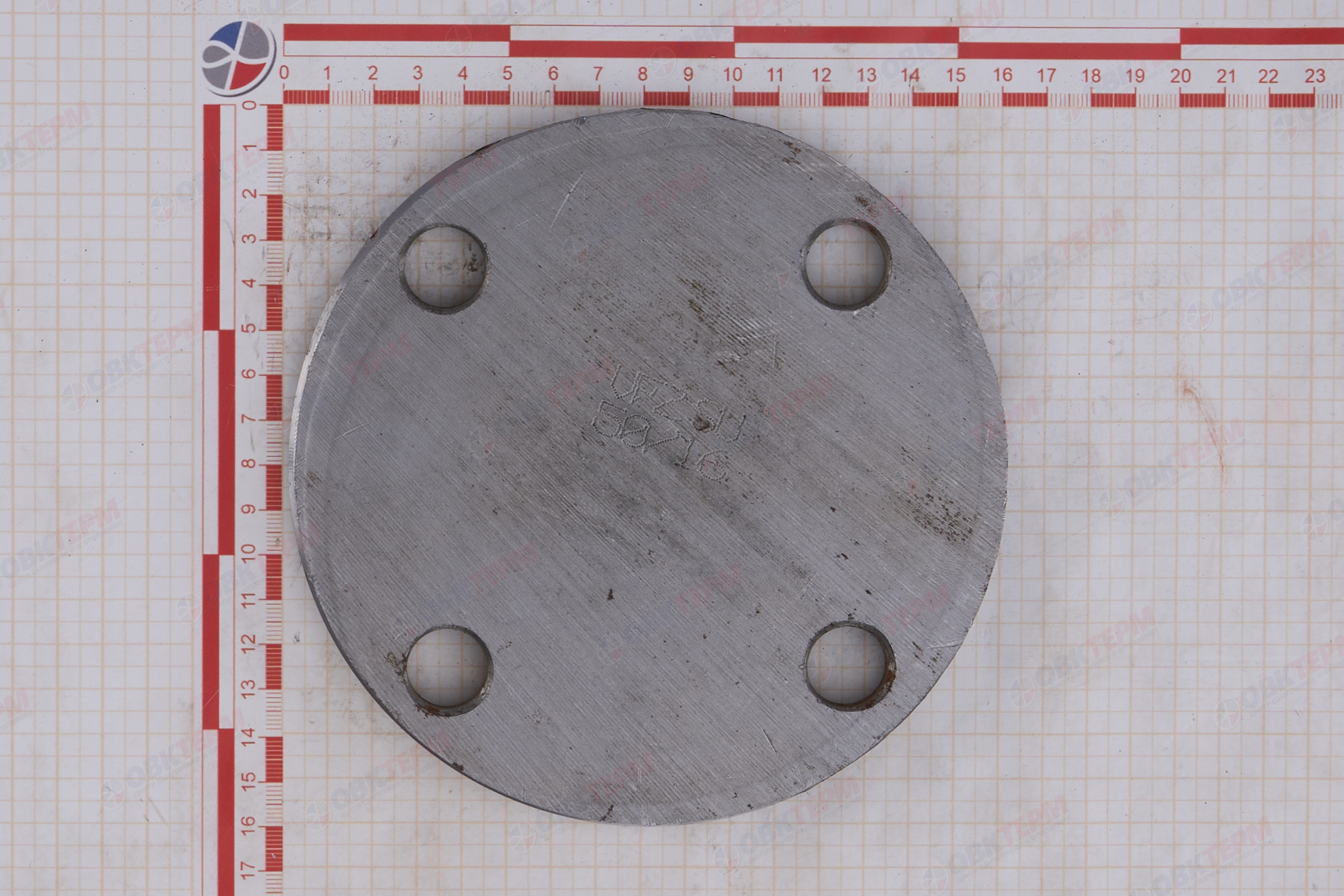

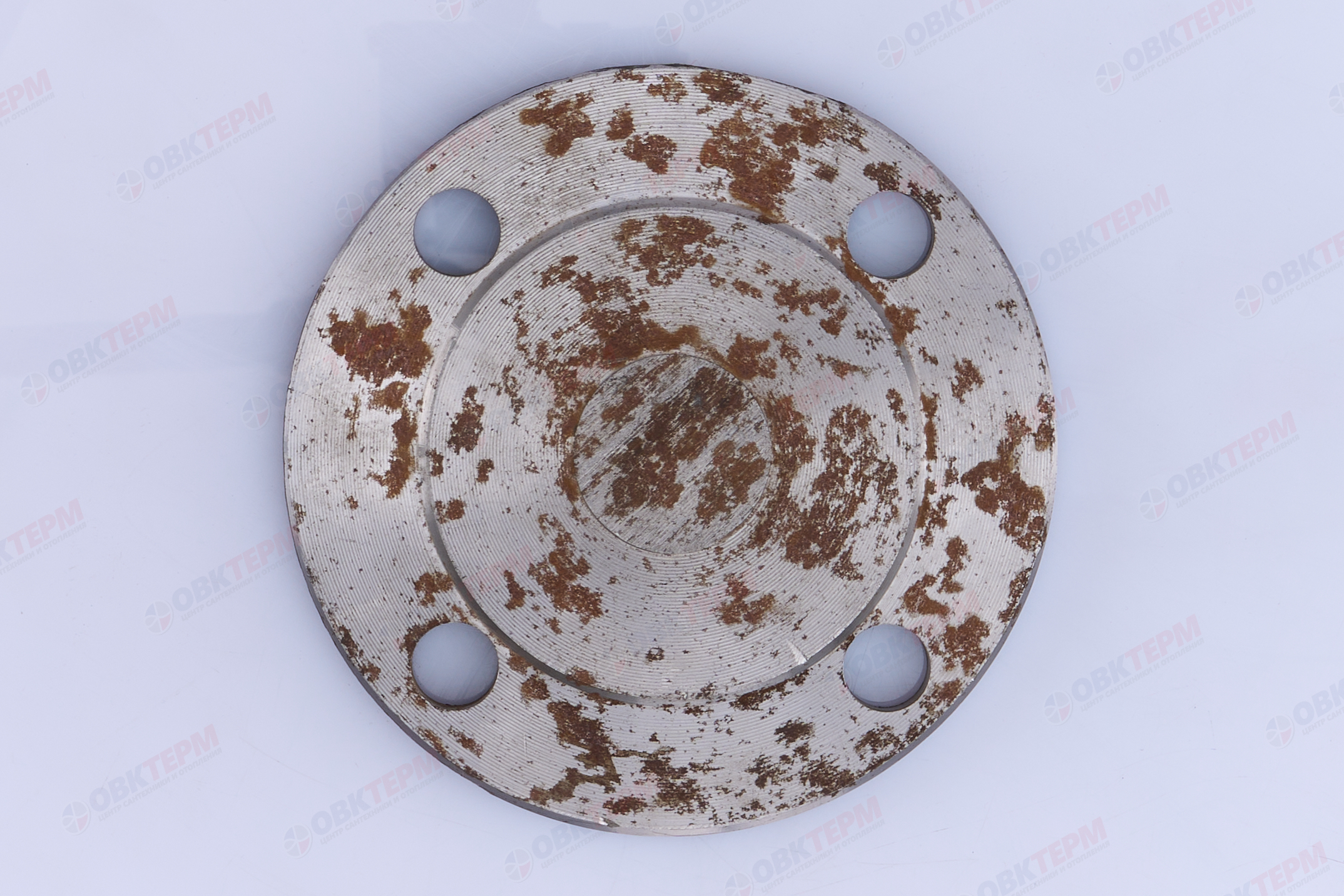

Фланец глухой 50/16

в избранное

в сравнение

в смету

Материал
Углеродистая сталь 20
Давление номинальное PN, bar
16
Тип присоединения
Под приварку
Вид фланца
Плоский глухой
Диаметр условный Ду (Dn), мм
50
Межосевой диаметр крепёжных отверстий, мм
125

Описание

Фланец глухой «Вихрь» 50/16 Фланец «Вихрь» изготовлен из углеродистой стали 20, что обеспечивает его прочность и долговечность. Он предназначен для использования в системах с условным давлением Ру(Pn) 16 бар. Тип присоединения — под приварку. Основные характеристики: * Диаметр условный Ду: 50 мм; * Межосевой диаметр крепежных отверстий: 125 мм; * Толщина фланца: 19 мм; * Наружный диаметр фланца: 160 мм; * Внутренний диаметр фланца: 90 мм; * Количество отверстий: 4 шт.; * Диаметр болтовых отверстий: 18 мм; * Высота соединительного выступа: 3 мм; * Диаметр соединительного выступа: 102 мм; * Строительная длина: 22 мм; * Максимальная температура рабочей среды: 350 °С; * Рабочая среда: вода, пар. Этот фланец идеально подходит для систем водоснабжения и паровых систем, обеспечивая надежное соединение и герметичность.

Характеристики

Материал
Углеродистая сталь 20
Давление номинальное PN, bar
16
Тип присоединения
Под приварку
Вид фланца
Плоский глухой
Диаметр условный Ду (Dn), мм
50
Межосевой диаметр крепёжных отверстий, мм
125
Толщина фланца, мм
19
Наружный диаметр фланца, мм
160
Внутренний диаметр фланца, мм
90
Количество отверстий
4
Диаметр болтовых отверстий, мм
18
Высота соединительного выступа, мм
3

Условия производста
ТУ 24.20.40-002-40541846-2017
Диаметр соединительного выступа, мм
102
Строительная длина, мм
22
Максимальная температура рабочей среды
+ 350 °C
Рабочая среда
Вода / Пар
